Rohrleitungs- und Instrumentenfließschema

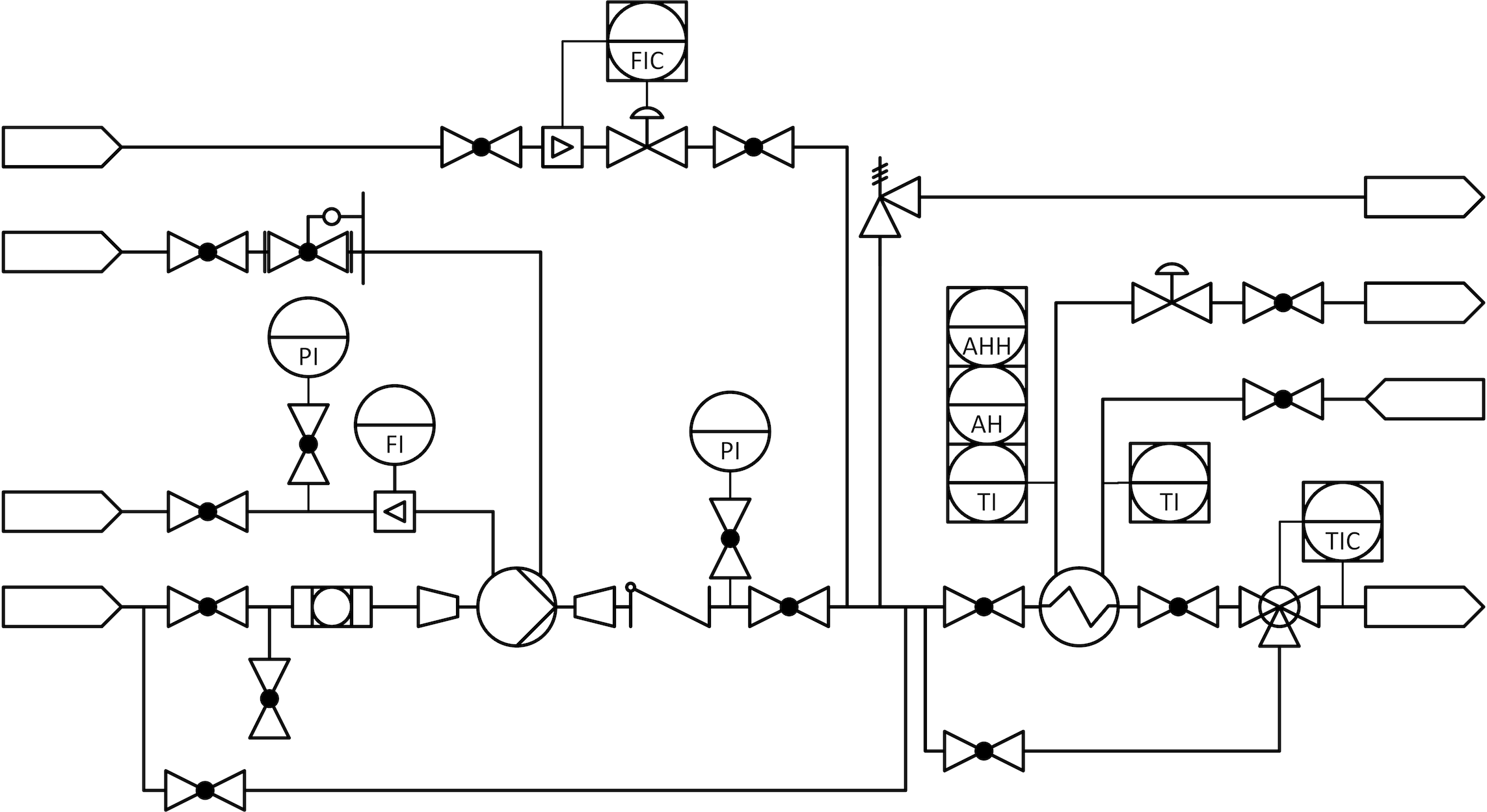

Das Rohrleitungs- und Instrumentenfließschema, kurz R&I, einer verfahrenstechnischen Anlage ist eine schematische, zweidimensionale Abbildung der Komponenten, aus denen die Anlage besteht. Gleichzeitig bildet es die Verknüpfungen der Komponenten untereinander ab und stellt eine Visualisierung des Prozesskonzepts dar. Innerhalb eines Anlagenbauprojekts werden über das R&I zentrale Informationen zwischen den am Abwicklungsprozess beteiligten Gruppen kommuniziert. Da die enthaltenen Informationen in der Regel für alle Gruppen relevant sind und das R&I entsprechend von allen referenziert wird, kann es als Kernelement des Abwicklungsprozesses betrachtet werden.

Das R&I wird von Beginn an in die Wege geleitet, über den gesamten Abwicklungsprozess hinweg bearbeitet und entwickelt bis hin zu Bau und Inbetriebnahme der Anlage und wird potenziell noch lange nach der Übergabe der Anlage an den Betreiber für Betriebs- und Wartungsarbeiten herangezogen. Es ist das wichtigste Dokument eines Anlagenbauprojekts, spiegelt in besonderem Maße die Qualität des Abwicklungsprozesses wider und erfordert besondere Aufmerksamkeit und Pflege.

Das R&I wird im rechteckigen Format in horizontaler Ausrichtung dargestellt und erstreckt sich oftmals über mehrere Seiten. Die Verknüpfung der einzelnen Seiten und der darauf abgebildetenen Komponenten der Anlage erfolgt durch Rohrleitungen und gleichartige Komponenten, welche als Linien dargestellt werden und damit bei Bedarf über mehrere Seiten hinweg geführt werden können. Beim Übergang zwischen zwei Seiten werden die jeweiligen Enden einer solchen Linie auf beiden Seiten mit einer Referenz versehen, welche auf die Fortführung der Linie auf der jeweils anderen Seite verweist.

In der Regel geht dem R&I die Erstellung eines Prozessfließschemas voraus.

Technische Daten

Auf dem R&I werden zu den abgebildeten Komponenten nur in eingeschränkter Form technische Daten aufgeführt. Die Angabe der Nennweite und des Nenndrucks von Rohrleitungen gelten als Standard. Ebenso die Angabe des Ansprechdrucks bei Sicherheitsventilen und Berstscheiben.

Komponentenkennung

Alle auf dem R&I abgebildeten Komponenten werden mit einer einmaligen Kennung markiert, welche in der Regel eine Kombination aus Buchstaben und Ziffern ist. Dies gilt auch für Subroutinen des Prozessleitsystems, auf welche auf dem R&I referenziert wird, wie beispielsweise Regelkreise.
